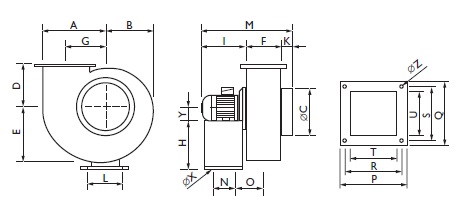

Размер Y (мм): 80
Размер K (мм): 50
Размер N (мм): 120
Размер O (мм): 149
Размер P (мм): 255
Размер Q (мм): 255
Размер R (мм): 225
Размер S (мм): 225
Размер T (мм): 191
Размер U (мм): 194
ØZ x кол-во (шт.): 8.2 x 4
Размер ØX (мм): 11
:
Примечание: Уровень звукового давления измеряется на расстоянии 2,0 м в помещении с эквивалентной площадью звукопоглощения 30 м2.

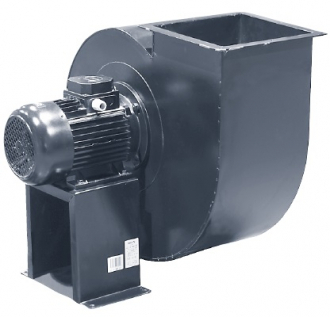

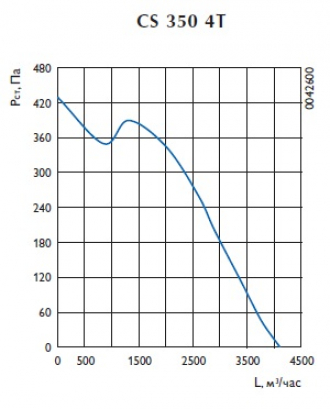

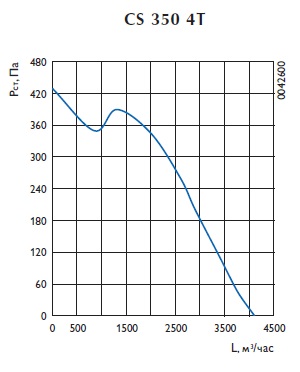

Центробежные вентиляторы с односторонним всасыванием CS оснащены энергоэффективным асинхронным двигателем и рабочим колесом с загнутыми вперед лопатками. Корпус вентилятора изготавливается из стали и окрашивается в черный цвет. Стандартное положение корпуса вентилятора – CCW 360° (П 0°), конструкция вентилятора позволяет изменять положение корпуса. Исполнения с другим направлением вращения (CW) изготавливаются под заказ. Вентиляторы CS 350÷380 оснащены монтажным кронштейном. Степень защиты электродвигателя IP 55.
Преимущества вентиляторов CS
- Низкое энергопотребление: повышенный КПД двигателя снижает требования к выделенной мощности объекта и эксплуатационные расходы.
- Высокая эффективность при частичных нагрузках позволяет оптимизировать режимы работы вентиляторов и использовать частотное регулирование в широком диапазоне.
- Сниженные пусковые токи приводят к существенной экономии на электропроводке и пусковой аппаратуре.
- Меньший потребляемый ток улучшает температурный режим работы двигателя и его охлаждение при малых оборотах.
- Улучшенная эргономика за счет низкого уровня шума и вибрации.
- Длительный срок службы, высокая надежность и повышенная перегрузочная способность за счет снижения рабочей температуры двигателя.
Установка
Вентиляторы можно устанавливать в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется с помощью частотного преобразователя.
Защита двигателя
Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.
Аксессуары
Частотные преобразователи, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Монтаж
- Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Питающее напряжение на вентиляторы всегда должно подаваться через внешнее устройство защиты двигателя.
- Вентиляторы должны быть заземлены.
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
В случае неисправности
- Проверить, поступает ли напряжение на вентилятор.
- Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало внешнее устройство термозащиты двигателя.
- Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или срабатывает внешнее устройство термозащиты двигателя, свяжитесь с вашим поставщиком.
- В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.
